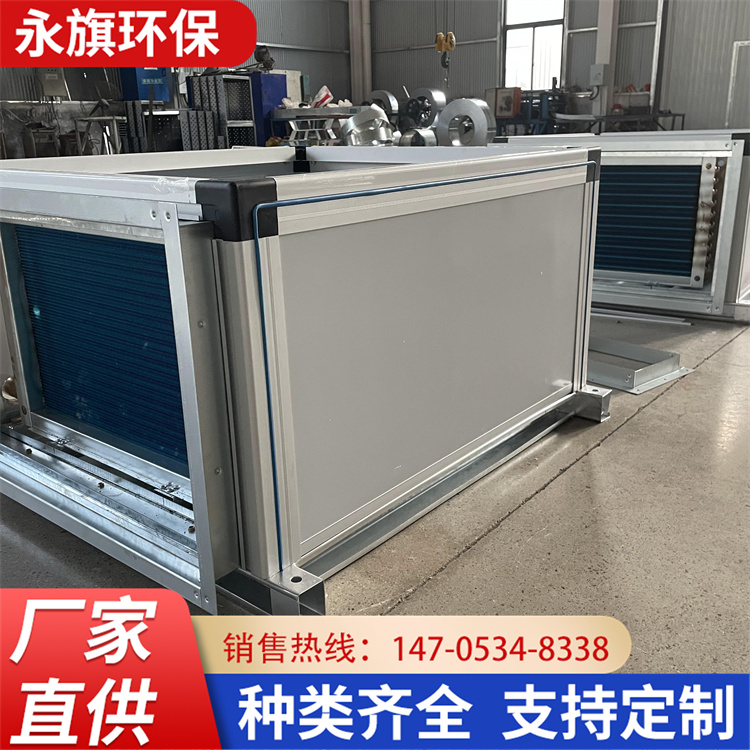

柜式空气处理机组作为中央空调系统的核心末端设备，其组织结构以模块化设计为核心，通过功能段组合实现空气的全面处理。机组主体由框架与面板构成密闭箱体，采用高强度铝合金或型钢框架，搭配双层面板与高性能阻燃保温材料，既确保结构强度又降低热损失，面板间通过榫头结构与密封条实现无间隙拼接，有效防止漏风。

内部功能段按空气处理流程划分为多个独立模块：新风段通过新风口引入室外空气，与回风段回流的室内空气在混风段充分混合，形成温湿度适宜的混合空气；过滤段采用多级过滤系统，初效过滤器拦截大颗粒污染物，中效过滤器进一步净化空气，部分机组还配备亚高效或高效过滤器以满足高洁净度需求；表冷段利用7℃冷冻水对空气进行降温除湿，铜管铝翅片盘管通过交错排列提升传热效率，夏季可实现高效制冷；加热段在冬季通过60℃热水或电加热元件提升空气温度，确保室内舒适性；加湿段采用干蒸汽、电极式或湿膜加湿方式，根据季节需求调节空气湿度；风机段作为动力核心，配备双进风离心风机，经严格动静平衡试验并采用减振装置，确保低噪声运行，同时通过变频技术实现风量灵活调节；部分机组还增设消声段、杀菌段或热回收段，其中热回收段通过板式换热器回收排风余热，节能率可达60%。

各功能段通过法兰连接形成完整气流通道，最终由送风口将处理后的空气输送至目标区域，满足不同场景下的温湿度、洁净度及噪声控制需求。
