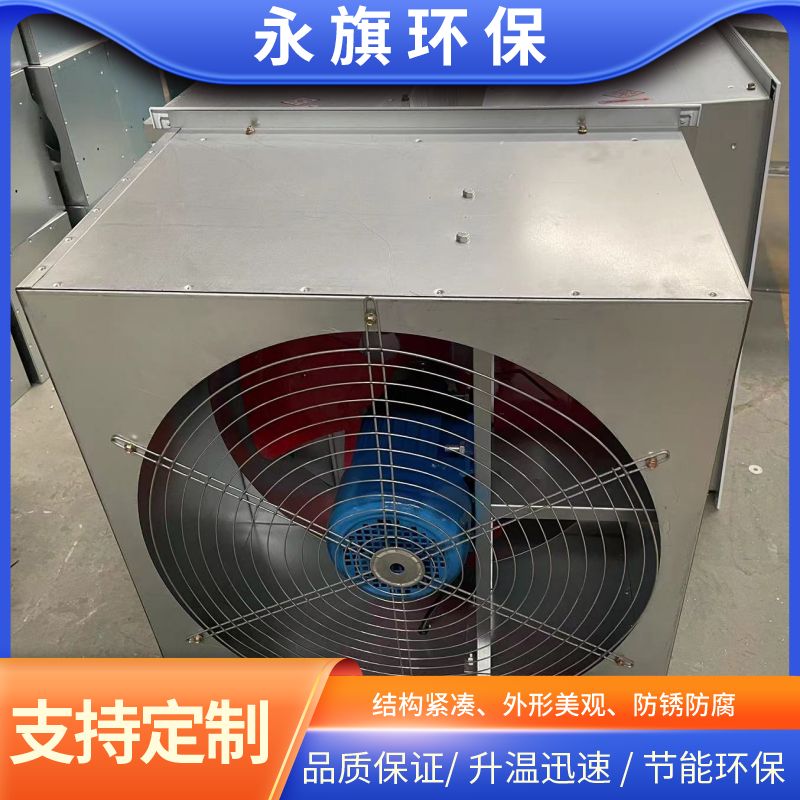

不锈钢壁式轴流风机以紧凑高效的结构设计为核心，通过模块化组件协同实现稳定运行与灵活适配，其组织结构可划分为四大核心模块。

核心动力模块由电机与叶轮构成，是风机性能的基础。电机作为动力源，通常采用专用耐高温电机，通过精准的转速控制驱动叶轮旋转。叶轮则采用多翼单进口离心设计，由10个翼型叶片、弯曲前圆盘及扁平后板组成，叶片角度依据气动原理优化，确保在旋转时能高效将机械能转化为气流动能，产生持续稳定的气流。例如，某型号风机的叶轮经严格动静平衡校正后，空气性能提升20%，运行噪音降低至65分贝以下，满足工业环境对低噪高效的需求。

气流引导模块包含外壳、进风口与导流罩，负责优化气流路径。外壳采用不锈钢材质，具备耐腐蚀、耐高温特性，其方形或圆形结构通过流线型设计减少风阻，同时为内部组件提供刚性支撑。进风口采用收敛流线涡缩形式，可降低15%的风量损失，确保气流平稳进入叶轮；导流罩则将叶轮排出的旋转气流整流为轴向流动，减少能量损耗，使气流均匀排出，提升通风效率。

支撑与连接模块由支架、固定器及密封条组成，确保风机稳定运行。支架采用高强度钢材或铝合金材质，通过力学计算优化结构，可承受风机自重及运行时的振动；固定器提供水平或垂直安装选项，适应不同空间需求；密封条则填充于外壳与墙体、组件间缝隙，防止气流泄漏，保障风机在高压环境下的密封性。

辅助功能模块集成冷却系统与防护装置，延长设备寿命。冷却风扇叶片安装于电机轴头，通过金属铸件外壁的进出水管接口循环冷却液，降低电机温度，确保其在高温环境下持续稳定运行；进气滤网则过滤空气中的灰尘与颗粒物，防止杂质进入风机内部，减少磨损，延长叶轮使用寿命。
