镀锌手动风阀调节阀的安装结构设计，旨在确保其在通风空调系统中实现可靠的气流调节、密封与长寿命运行，其结构主要由阀体、叶片、传动机构和连接部件组成，安装时需与风管系统精准配合。

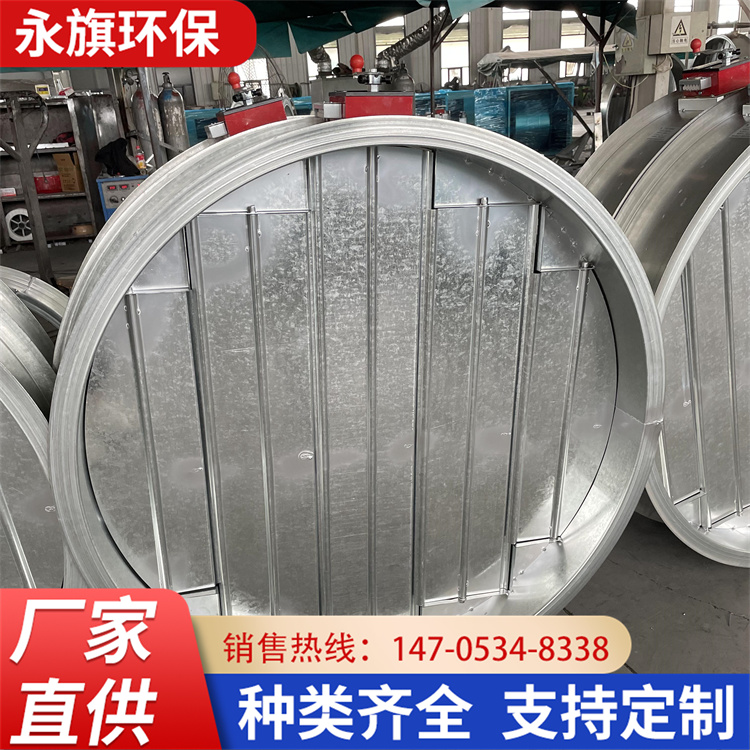

       阀体通常由优质镀锌钢板制成，具有良好的防腐和机械强度。其外形为方形或圆形短管状，两端设有法兰边，用于与风管法兰通过螺栓直接连接，这是最主流的安装结构。部分阀体也设计有插接式边缘，可直接插入特定类型的风管中进行固定。

       内部核心为叶片组，由多片平行或对开的镀锌钢板叶片构成，叶片轴通过轴承支撑在阀体两侧。所有叶片的转动连杆与外部手动传动机构相连，操作手柄或手轮通过齿轮或连杆机构驱动所有叶片同步转动，从而在0°至90°范围内无极调节开度，控制风量。

       安装结构的关键在于稳固与密封。阀体法兰与风管法兰之间需加装密封胶垫（如橡胶垫或海绵胶条），再用螺栓均匀对角拧紧，确保连接气密性。对于大型风阀，为防止阀体变形，常在外部加装型钢加强筋。传动机构一侧应预留足够的操作和检修空间，手柄旋转范围不得被管线或其他设备阻挡。

       此外，部分阀体上设有开度指示标牌，便于直观调节。安装时务必保证气流方向与阀体标注方向一致，并确保叶片在全闭位置时具备足够的密封压紧力，以阻断气流。合理的安装结构是实现风阀调节性能、低泄漏率和长寿命的基础。
